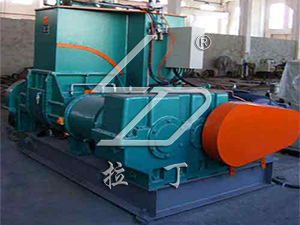

橡膠密煉機系列
1. 橡膠塑料在密封、加壓及溫度可控條件下混煉或塑煉、生產效率高,品質優良穩定。
2. 轉子凸棱的螺旋角以及兩棱的重疊長度等參數設計合理,物料分散均勻。
3. 與物料接觸的零部件表面均經打磨鍍鉻后拋光,耐磨且防腐。
4. 與物料接觸的零部件均為夾套式結構,獲得好的冷卻或加熱效果,適應各種煉膠、塑膠工藝要求。
5. 從機架后門(或另開口)加料,混煉室向前翻轉140度卸料,便于操作,適應各種煉膠、塑膠工藝要求。
6. 電控系統采用可編程控制器(PLC)具有可靠的控制功能與檢測報警功能及必要的安全聯鎖保障功能。
7. 混煉效率、產量高、一般每鍋次5-10分鐘,比開煉機快2-3倍,并減輕工人勞動強度。
8. 與普通煉膠機相比,本機采用全封閉結構,既安全又改善作業環境,以適應現在的要求。
9. 機器堅固耐用,故障率低,安裝、操作、保養方便,用電節省。
* 轉子
類本伯里型轉子。轉子軸中心有孔與凸棱內腔相通,形成冷卻、加熱通道。棱峰及端面堆焊耐磨硬質合金經打磨、鍍硬鉻后拋光。
* 加熱冷卻系統
采用一套通用管路系統,讓冷卻水或加熱蒸汽分三路通入轉子凸棱,混煉室及壓砣空腔,對物料進行循環冷卻或加熱。
* 翻轉機構
由制動電機、擺線減速機和平面包絡蝸輪副等構成,驅動混煉室繞前轉子翻轉140度。
* 電控系統
采用PLC裝置,電控元器件全部采用專業技術產品提高了系統可靠性。
* 混煉室
由鋼板焊接成ω形本體與兩塊側板組成。采用夾套結構,供冷卻或加熱用;內表面鍍硬鉻。
* 氣控系統
由PLC指令控制,雙向氣缸驅動壓砣升降。混煉超載時,壓砣自動上浮,可以保護電機。必要時可手動強制壓砣升起。
* 主傳動系統
由主電機、減速機及速比齒輪箱組成,使兩轉子實現相向差速轉動。
* 熱電阻
混煉室底部中間裝有插入式熱電阻,與電控系統相接,檢測、控制混煉溫度。
* 防塵密封裝置
混煉室上口與機架懸臂接口處采用弧型板槽迷宮式結構,防塵效果好;轉子軸端采用接觸式無潤滑彈簧漲緊結構,密封可靠,耐磨耐用。
橡膠密煉機主要用于天然橡膠、合成橡膠、再生橡膠以及塑料的塑煉與混煉,橡膠與塑料的共煉。也適用于各種低粘度物料的混煉。
橡膠密煉機用于橡膠及其制品引業。如:輪胎廠、電纜廠、膠帶膠管廠、膠鞋廠、密封件廠、鈣塑制品廠等。適用產品有EVA發泡鞋底、橡膠鞋底、TPR鞋底、橡膠滾輪、橡膠海綿、輪胎、運動球類、橡皮圈、橡皮管、橡皮帶、瓶塞、防震橡膠、粘性膠帶、松緊帶、色母、油墨、電氣橡膠配件、各類汽車橡膠制品及各式化學工業混合原料。
本機是橡膠、塑料行業的混煉設備。本機設計合理、結構緊湊、占地空間小、安裝方便、生產效率高、操作簡便可靠,混煉容易清理,便于經常更換色料;冷卻、加熱效果好,混煉分散均勻,全封閉結構,既安全又改善作業環境,全新的密封設計,密封效果好,使用壽命長。
2. 轉子凸棱的螺旋角以及兩棱的重疊長度等參數設計合理,物料分散均勻。
3. 與物料接觸的零部件表面均經打磨鍍鉻后拋光,耐磨且防腐。
4. 與物料接觸的零部件均為夾套式結構,獲得好的冷卻或加熱效果,適應各種煉膠、塑膠工藝要求。
5. 從機架后門(或另開口)加料,混煉室向前翻轉140度卸料,便于操作,適應各種煉膠、塑膠工藝要求。
6. 電控系統采用可編程控制器(PLC)具有可靠的控制功能與檢測報警功能及必要的安全聯鎖保障功能。
7. 混煉效率、產量高、一般每鍋次5-10分鐘,比開煉機快2-3倍,并減輕工人勞動強度。
8. 與普通煉膠機相比,本機采用全封閉結構,既安全又改善作業環境,以適應現在的要求。
9. 機器堅固耐用,故障率低,安裝、操作、保養方便,用電節省。
* 轉子
類本伯里型轉子。轉子軸中心有孔與凸棱內腔相通,形成冷卻、加熱通道。棱峰及端面堆焊耐磨硬質合金經打磨、鍍硬鉻后拋光。
* 加熱冷卻系統
采用一套通用管路系統,讓冷卻水或加熱蒸汽分三路通入轉子凸棱,混煉室及壓砣空腔,對物料進行循環冷卻或加熱。
* 翻轉機構
由制動電機、擺線減速機和平面包絡蝸輪副等構成,驅動混煉室繞前轉子翻轉140度。
* 電控系統
采用PLC裝置,電控元器件全部采用專業技術產品提高了系統可靠性。
* 混煉室
由鋼板焊接成ω形本體與兩塊側板組成。采用夾套結構,供冷卻或加熱用;內表面鍍硬鉻。
* 氣控系統
由PLC指令控制,雙向氣缸驅動壓砣升降。混煉超載時,壓砣自動上浮,可以保護電機。必要時可手動強制壓砣升起。
* 主傳動系統
由主電機、減速機及速比齒輪箱組成,使兩轉子實現相向差速轉動。
* 熱電阻
混煉室底部中間裝有插入式熱電阻,與電控系統相接,檢測、控制混煉溫度。
* 防塵密封裝置
混煉室上口與機架懸臂接口處采用弧型板槽迷宮式結構,防塵效果好;轉子軸端采用接觸式無潤滑彈簧漲緊結構,密封可靠,耐磨耐用。
橡膠密煉機主要用于天然橡膠、合成橡膠、再生橡膠以及塑料的塑煉與混煉,橡膠與塑料的共煉。也適用于各種低粘度物料的混煉。
橡膠密煉機用于橡膠及其制品引業。如:輪胎廠、電纜廠、膠帶膠管廠、膠鞋廠、密封件廠、鈣塑制品廠等。適用產品有EVA發泡鞋底、橡膠鞋底、TPR鞋底、橡膠滾輪、橡膠海綿、輪胎、運動球類、橡皮圈、橡皮管、橡皮帶、瓶塞、防震橡膠、粘性膠帶、松緊帶、色母、油墨、電氣橡膠配件、各類汽車橡膠制品及各式化學工業混合原料。
本機是橡膠、塑料行業的混煉設備。本機設計合理、結構緊湊、占地空間小、安裝方便、生產效率高、操作簡便可靠,混煉容易清理,便于經常更換色料;冷卻、加熱效果好,混煉分散均勻,全封閉結構,既安全又改善作業環境,全新的密封設計,密封效果好,使用壽命長。
型號
項目
|
X(S)N- 3×32 |
X(S)N- 10×32 |
X(S)N- 20×32 |
X(S)N- 35×30 |
X(S)N- 55×30 |
X(S)N- 75×30 |
X(S)N- 110×30 |
X(S)N- 150×30 |
X(S)N- 200×30 |
X(S)N- 300×30 |
捏合總?cè)萘?L | 8 | 25 | 45 | 75 | 125 | 180 | 250 | 325 | 440 | 700 |
密煉總?cè)萘?L | 3 | 10 | 20 | 35 | 55 | 75 | 110 | 150 | 200 | 300 |
驅動電機功率 KW | 7.5 | 15 | 30 | 55 | 75 | 110 | 185 | 220 | 280 | 280/400 |
翻轉電機功率 KW | 0.75 | 1.1 | 1.5 | 2.2 | 2.2 | 3 | 4 | 5.5 | 7.5 | 7.5 |
翻轉角度 ° | 135 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
轉子速度(前/后) r/min |
32/24.5 | 32/23.5 | 32/25 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 |
壓縮空氣工作壓力 Mpa |
0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
壓縮空氣流量 M3/min |
≥0.3 | ≥0.5 | ≥0.7 | ≥0.9 | ≥1.0 | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.0 | ≥2.0 |
冷卻水壓力 (煉膠)Mpa |
0.2-04 | 0.2-0.4 | 0.2-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 |
加熱蒸汽壓力 (煉塑 )Mpa |
0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 |
外形尺寸 mm | 1600 | 2580 | 2630 | 3200 | 3280 | 3330 | 3930 | 4200 | 4520 | 5070 |
960 | 1300 | 1520 | 1900 | 1930 | 2620 | 3000 | 3300 | 3400 | 3500 | |
1750 | 2280 | 2550 | 2950 | 3070 | 3340 | 3660 | 3900 | 4215 | 4600 | |
重量 kg | 2000 | 3300 | 4500 | 6500 | 7800 | 10500 | 14500 | 19500 | 22500 | 27500 |
